變壓器繞組變形測試儀用于測試6KV及以上電壓等級電力變壓器及其它特殊用途的變壓器，電力變壓器在運行或者運輸過程中不可避免地要遭受各種故障短路電流的沖擊或者物理撞擊，在短路電流產生的強大電動力作用下，變壓器繞組可能失去穩定性，導致局部扭曲、鼓包或移位等永久變形現象，這樣將嚴重影響變壓器的安全運行。按國家電力行業標準DL/T911－2004采用頻率響應分析法測量變壓器的繞組變形，是通過檢測變壓器各個繞組的幅頻響應特性，并對檢測結果進行縱向或橫向比較，根據幅頻響應特性的變化程度，判斷變壓器繞組可能發生的變形情況。

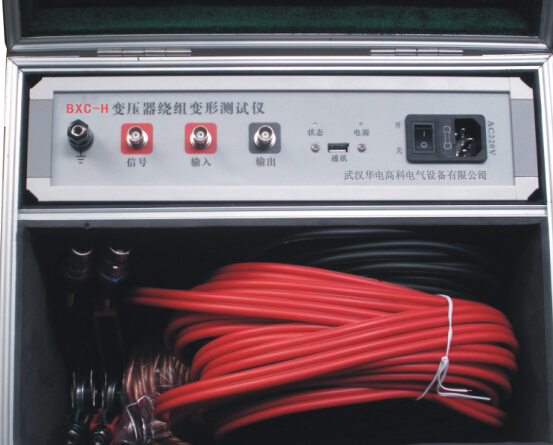

    變壓器繞組變形測試儀（頻響法）由測量部分及分析軟件部分組成，測量部分是由信號生成及信號測量組成的黑匣子，分析部分由筆記本電腦完成，測量部分通過USB或網絡與筆記本電腦連接。
    變壓器繞組變形測試系統的主要技術特色：
    ·不對變壓器進行吊罩、拆裝的情況下就可以進行測試。
    ·使用目前最為流行的掃頻法進行測量。
    ·本儀器可以對6kV以上的變壓器進行測量。
    ·采用分體式結構，測試主機與主控計算機之間采用USB、有線或無線網絡連接，即插即用。
    ·現場接線簡單、使用方便。
    ·測量動態范圍寬：－100dB～20dB。
    ·分析軟件功能強大，軟件、硬件指標滿足國標DL/T911-2004。
變壓器繞組變形測試儀（頻響法）的主要技術指標：
    ·測試主機與PC接口：USB、有線網絡或無線網絡。
    ·信號源：儀器自帶一個通道信號輸出作為掃頻的激勵信號；信號輸出為標準正弦波，信號輸出幅度可以軟件調節，最大幅度±12V，信號輸出阻抗為50Ω，輸入阻抗低阻50Ω，輸入阻抗高阻1MΩ可選。
    ·兩個采集通道，一個采集激勵信號，一個采集響應信號，用于計算傳遞函數。
    ·激勵通道測量為固定量程：±12V；響應通道有多檔量程，在測量過程中自動調節量程，最大輸入信號為±25V。
    ·采集通道量化精度：12位。
    ·采集通道最大靜態誤差：0.5%。
    ·每通道最大存儲容量：64K樣點。
    ·每通道最高采樣率：20Msps。
    ·采集通道輸入阻抗：1MΩ。
    ·掃頻測量范圍：10Hz－10MHz。
    ·掃描方式：采用線形分布或對數分布的掃頻測量方式。
    ·掃描頻率精度：信號源輸出正弦信號的頻率精度不大于0.01%。
    ·掃頻測量頻點：固定模式或用戶自定義。
    ·符合國家電力行業標準：DL/T911-2004。
    測試分析軟件主要特色：
    ·采用windows平臺，兼容Window 2000/Window XP/Vista/Win7。
    ·采用access數據庫保存測試數據，對測試數據的管理簡潔方便。
    ·可以同時加載6條曲線，各條曲線相關參數自動計算，自動診斷繞組的變形情況，給出診斷的參考結論。
    ·軟件管理功能強大，充分考慮現場使用的需要，自動保存環境條件參數，以便作變壓器繞組變形診斷時提供依據。測量數據自動存盤、具有彩色打印功能，方便用戶出測試報告。
    ·軟件人性化特點明顯，測量的各種條件多為選擇項，不用在現場作很多的輸入，使用人員更加的方便。
    ·軟件智能化程度高，在輸入、輸出信號連接好之后，只需要按一個鍵就可以完成所有的測量工作。
    ·軟件界面簡潔直觀。
