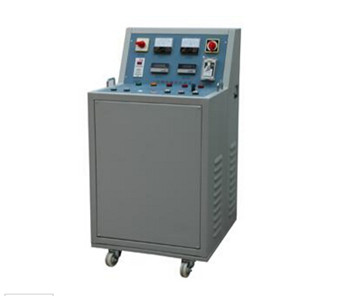

HSBF系列感應耐壓試驗裝置用于電力變壓器、電壓互感器等被試品，除了要對全絕緣變壓器的主絕緣進行外施工頻高壓試驗外，而且還要對變壓器的縱絕緣以及半絕緣變壓器的主絕緣進行感應高壓試驗。
根據國家試驗標準，對電力變壓器及電壓互感器感應試驗電壓大致2-3倍最大工作相電壓考慮。眾所周知，變壓器在額定頻率，額定電壓下，鐵芯接近飽和，若用工頻電源在被試變壓器繞組兩端施加大于額定電壓的試驗電壓，則空載勵磁電流會急劇增加，達到不可允許的程度，從感應電勢的關系式可以看出，為了施加大于額定電壓的試驗電壓，而又不使鐵芯飽和，可采用增加電源頻率的辦法，必須用大于倍頻電源發生器。
|
容 量 |
電源電壓 |
輸入頻率 |
輸出電壓 |
輸出頻率 |
外形尺寸 |
重 量 |
|
5 |
380 |
50 |
600 |
150±5% |
450×250×320 |
44 |
|
10 |
380 |
50 |
600 |
150±5% |
490×260×335 |
78 |
|
15 |
380 |
50 |
600 |
150±5% |
680×280×400 |
100 |
|
30 |
380 |
50 |
600 |
150±5% |
分體 |
150 |
|
50 |
380 |
50 |
600 |
150±5% |
分體 |
200 |
|
100 |
380 |
50 |
600 |
150±5% |
分體 |
300 |
